Kurulum · Özet
İki kişi, el aletleri, yaklaşık 2,5 saat.
Parçalar birbirine geçer: kaynak yok, ankraj yok, zemine hasar yok. Kılavuz ve görüntülü destek baştan sona yanınızda.
- 2
- kişi
- ≈2,5 sa
- kurulum
- 40 dk
- söküm
- 0
- ankraj · kaynak
- 11
- panel · 66 tekerlek
- 4
- motor · 24 V
Kutudan çıkanlar
Altı parça grubu. Hepsi numaralı.
Göbek ve halka
Konik rulmanlı göbek, 8 kol, iç ve dış ark plakaları.
4 tahrik istasyonu
24 V motor, tahrik tekerleği ve takoz — halkaya çapraz bağlanır.
11 üçgen panel
Dokuz erkek–dişi, bir erkek–erkek, halkayı kapatan bir dişi–dişi. Her panelde 6 tekerlek.
Kenar rampaları
Araç giriş hattında takviyeli rampa; çevrede standart rampalar.
Kontrol paneli ve kumandalar
220 V duvar paneli: LCD, hız ve yön, acil durdurma. 2 Bluetooth kumanda, 8 m menzil.
Gereken aletler
Altıgen anahtar, yıldız tornavida, 13 mm anahtar. Hepsi bu.
Beş adımda
Göbekten rampaya, içten dışa.
- 01
Adım 01
Yer
6 × 6 m düz alan; göbekten duvara en az 3 m. Beton, epoksi, seramik ya da mermer — ankraj yok, kazı yok.
KontrolTüm parçalar envanterle karşılaştırılır.
Üstten görünüş · ölçekli
Yandan kesit · ölçekli
- 02
Adım 02
Göbek ve halka
Rulman göbeğe oturur. Sekiz kol göbeğe, ark plakaları kollara BTR vidalarıyla bağlanır; halka tamamlanır.
KontrolGöbek plakası boşluksuz oturmuş olmalı.
- 03
Adım 03
Motorlar
Dört tahrik istasyonu halkaya çapraz (4 × 90°) bağlanır. Tekerlekler halkayla hizalanır, takozlar 13 mm anahtarla sıkılır.
KontrolHer tekerlek halkaya tam temas etmeli.
- 04
Adım 04

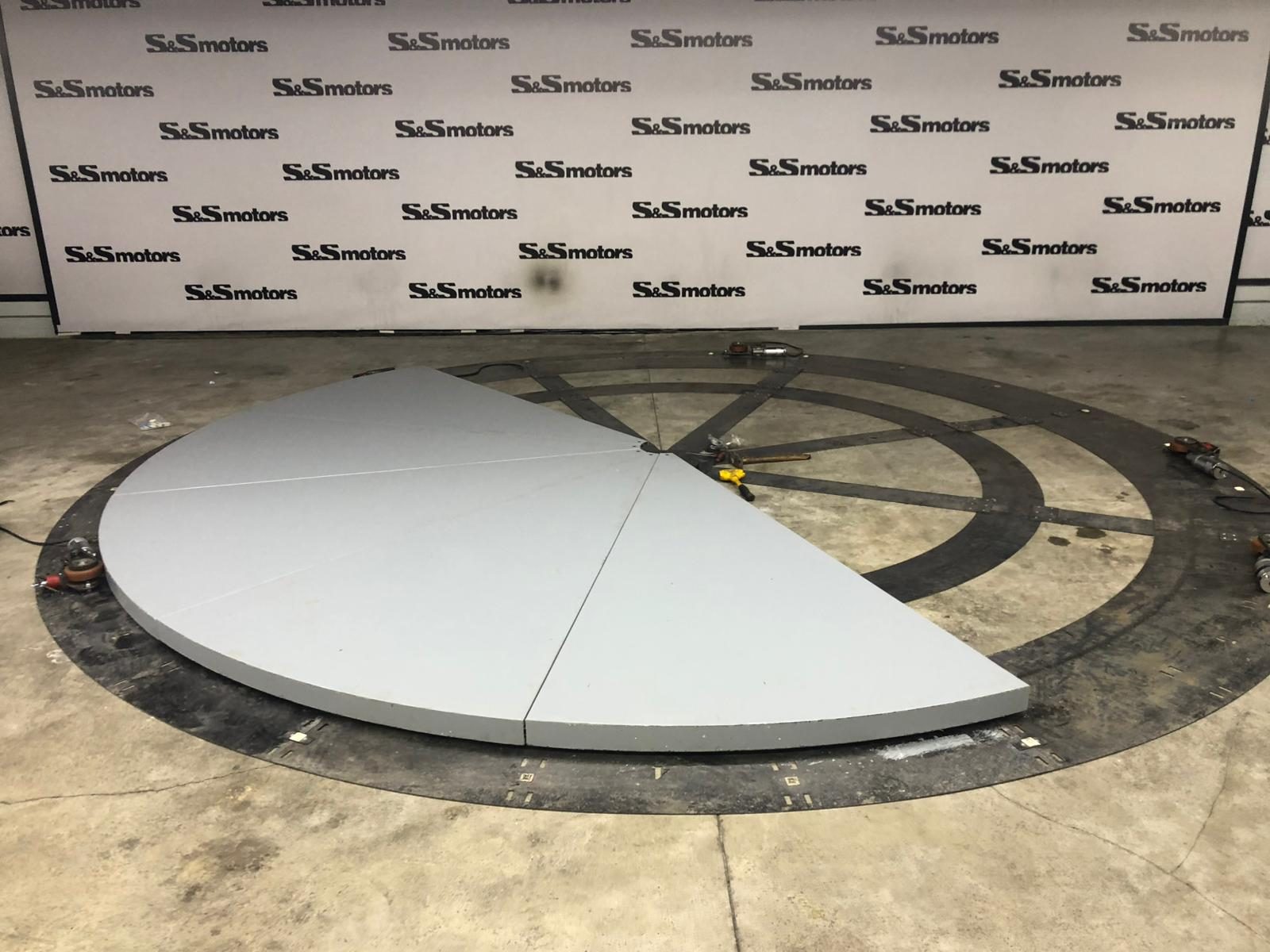

Paneller
On bir üçgen panel göbekten dışa doğru birbirine kilitlenir: önce erkek–dişi paneller, en sona halkayı kapatan dişi–dişi. Göbek kapağı en son.
KontrolPaneller arasında yükseklik farkı olmamalı.
- 05
Adım 05
Rampalar ve elektrik
Takviyeli rampa araç giriş hattına, standart rampalar çevreye. Motor fişleri kontrol paneline, panel 220 V'a; kumandalar eşlenir. İlk dönüş boş yapılır.
KontrolKırmızı artıya, mavi eksiye; ters kutup tekerleği ters döndürür.
Söküm ve taşıma
40 dakikada söker, aynı kasada taşırsınız.
Aynı adımlar ters sırayla. Showroom değişince platform sizinle gelir; zemin olduğu gibi kalır.
Kim kurar?
Siz kurarsınız; biz hattayız.
İki kişi, el aletleri
Altıgen anahtar, yıldız tornavida ve 13 mm anahtar yeter. Teknik eğitim gerekmez.
Görüntülü destek
Kurulum boyunca görüntülü hattayız; sonrasında sorular bir iş günü içinde yanıtlanır.
Resimli kılavuz
Her adım fotoğraflı ve kontrol noktalı. Kasayla gelir; PDF olarak da indirilir.
